振動篩工作時篩體處于振動狀態因而稱振動篩。由于產生與篩面相垂直或近于垂宣的強烈振動。小于篩孔的細粒迅速通過篩孔而成為產下產品。振動篩有較高的處理能力和高達80%的篩分效率，而且構造簡單，操作維護方便，耗電少，在選礦工藝中廣泛應用。

振動篩的種類較多，各種振動篩的外形基本相同，但使篩子產生振動的部件及工作原理不同。振動篩有偏心振動篩.慣性振動篩，自定中心振動篩等多種。下面就來介紹一種常見的振動篩偏心振動篩。

偏心振動篩是依靠偏心傳動軸的高速旋轉而位篩子產生振動，所以稱為偏心振動篩，偏心振動篩的示意圖如圖2—21所示。

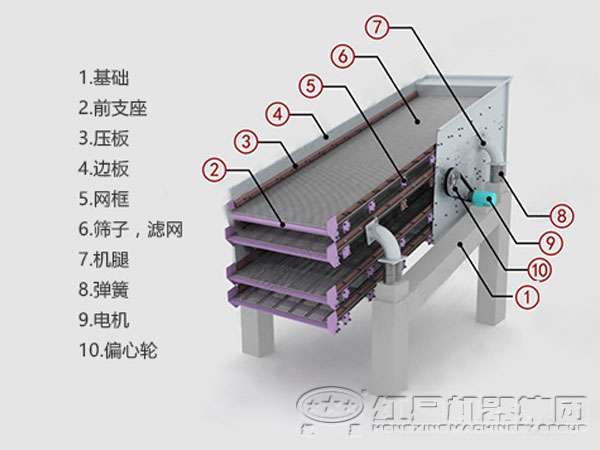

(1)偏心振動篩的構造：偏心振動篩主要由篩框、篩面、偏心傳動軸、圓盤及配重物等幾個主要部件組成：偏心振動篩的篩框用普通鋼板焊成矩形外框，在其上固定有適宜形狀和大小篩孔的沖孔篩面或金屬絲織鋼篩面，偏心傳動軸與篩框的兩側壁間裝有滾動軸承，傳心傳動軸的兩側裝在滾動軸承中，篩子以15度—25度的傾角傾斜安裝在基礎上，軸的兩側各有一個圓盤，在圓盤上裝有配重物。

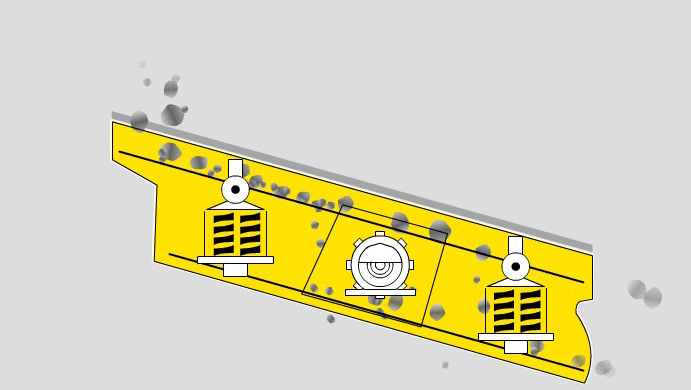

(2)偏心振動篩的工作過程及原理：偏心振動篩工作時偏心軸不斷旋轉，當偏心距向上運動時篩子升起，篩上物料被拋起并松散，當偏心距向下運動時篩子下降，被拋起的物料借自重落回篩面，物料在篩面上經過多次拋起、下落而使小于篩孔的細粒通過篩7L成為篩下產品，大于篩孔的篩上粗粒，由篩子末端排出為篩上產物，從而達到格各種粒度組成的粒群篩分成不同粒度級別產品的目的。

偏心振動篩在高速振動的過程中受到很大的慣性力，為使基礎免受損壞而裝有配重物，配重物的運動方向正好與篩子的運動方向相反，所產生的慣性力與篩子的慣性力大小相等、方向相反，保證了偏心振動篩工作平穩可靠。如有需要可調整配重物與偏心軸間距離以滿足上述要求。

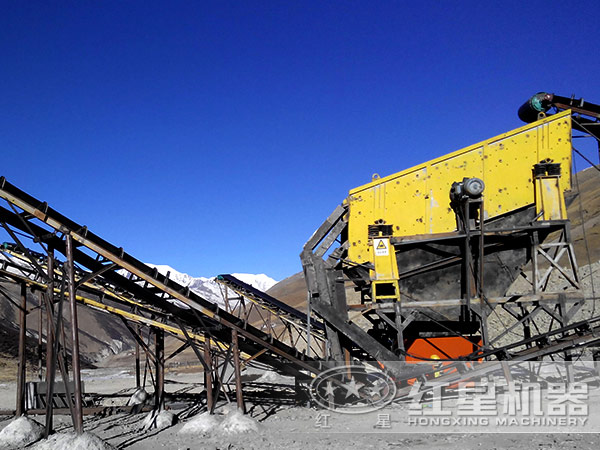

振動篩生產線客戶現場

偏心振動篩為剛性振動，雖然振幅不隨篩上負荷的變化而變化，但工作中產生強烈的振動，對機械及建筑物十分不利。新建選廠已很少采用。
